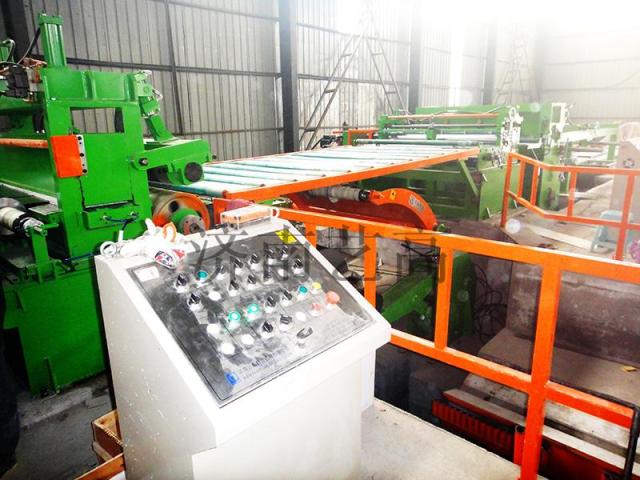

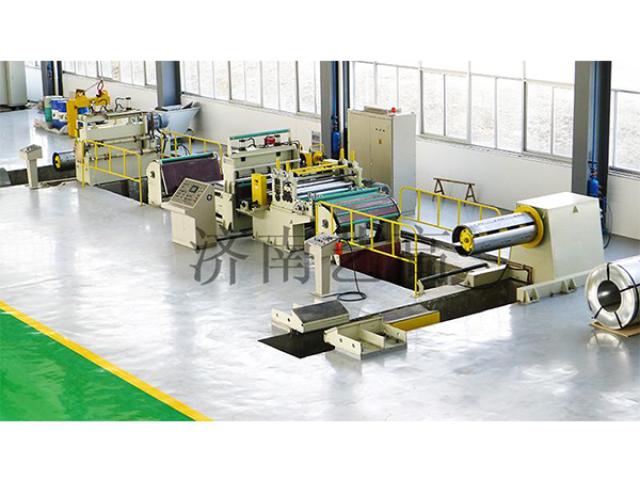

縱橫剪復合線為復合型多功能剪切生產線，既可以縱剪收卷，又可以橫剪堆垛，還可以邊收卷邊橫剪堆垛。
縱橫剪復合線生產線主要由上料小車、開卷機、校平機、縱剪機、廢邊收卷機、張力機構、收卷機、卸料裝置、剪床、垛料裝置等組成。
該生產線將橫剪線和縱剪線合二為一，適合于用料品種較多的企業。
規格參數表：
|
參數/型號 |
加工板 |
加工板 |
縱剪條數 |
橫剪精度 |
橫剪速度(m/min) |
縱剪速(m/min) |
卷重 |
|
ESCL -2X1300 |
0.35-2 |
500-1300 |
6-15 |
±0.3 |
40 |
50 |
15 |
|
ESCL -2X1600 |
0.35-2 |
500-1600 |
6-15 |
±0.3 |
40 |
50 |
15 |
|
ESCL -2X1850 |
0.35-2 |
900-1850 |
6-15 |
±0.3 |
40 |
50 |
20 |
|
ESCL -3X1600 |
0.5-3 |
500-1600 |
6-15 |
±0.3 |
40 |
50 |
15 |
|
ESCL -3X1850 |
0.5-3 |
900-1850 |
6-15 |
±0.3 |
40 |
50 |
20 |
|
ESCL -4X1600 |
0.5-4 |
900-1600 |
5-12 |
±0.3 |
25 |
40 |
20 |
|
ESCL -6X1600 |
1-6 |
900-1600 |
4-10 |
±0.5 |
20 |
35 |
20 |
